फोटोभोल्टिक कम्बाइनर बक्सको दोष विश्लेषण र ह्यान्डलिंग

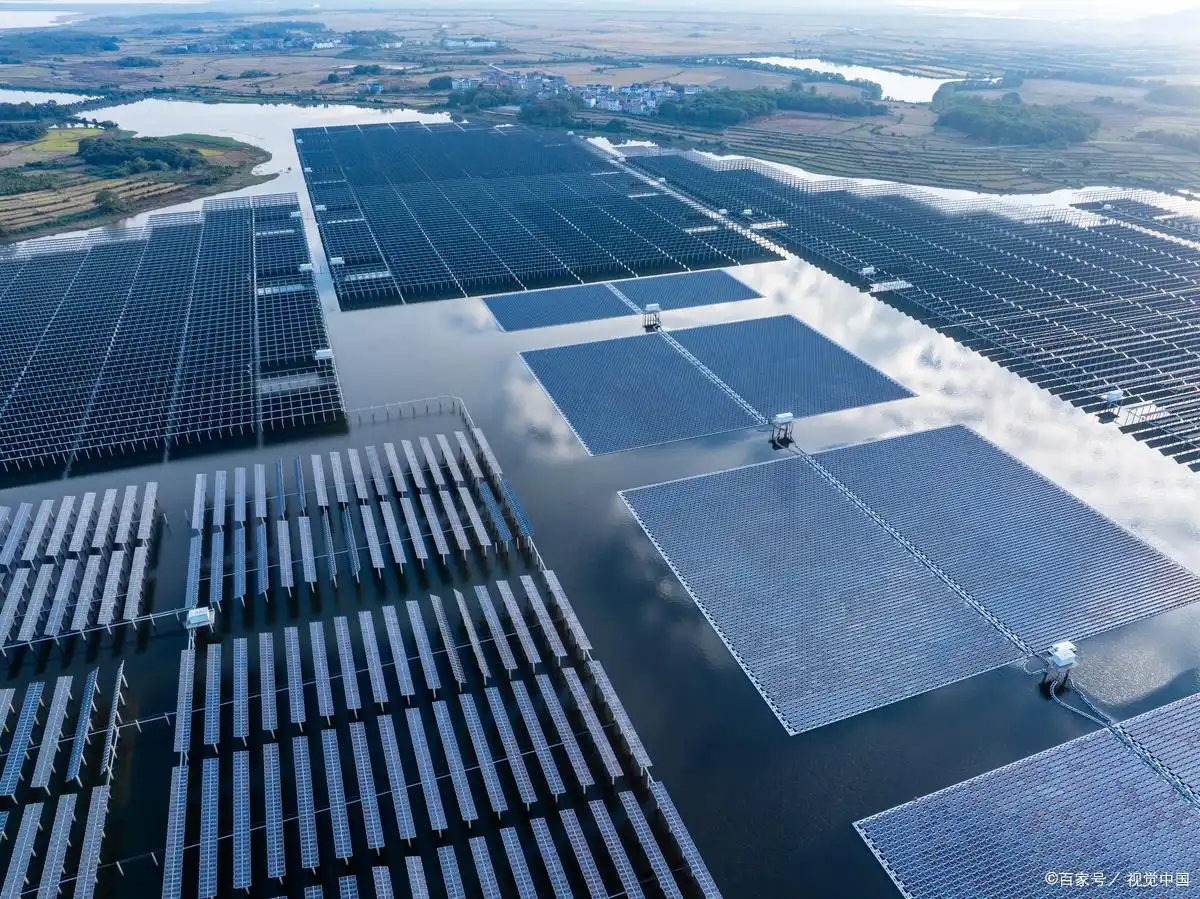

आधुनिक हरित ऊर्जाको एक महत्त्वपूर्ण घटकको रूपमा, फोटोभोल्टिक पावर स्टेशनहरूको सञ्चालन र मर्मत महत्त्वपूर्ण छ। फोटोभोल्टिक पावर प्लान्टहरूमा प्रमुख विद्युतीय उपकरणको रूपमा, कम्बाइनर बक्स दैनिक सञ्चालन र मर्मतसम्भारमा अत्यन्त महत्त्वपूर्ण छ।

आधारभूत कार्यहरू र PV कम्बाइनर बक्सको संरचना

फोटोभोल्टिक कम्बाइनर बक्सको मुख्य कार्य भनेको धेरै फोटोभोल्टिक स्ट्रिङहरूबाट DC विद्युतीय ऊर्जा सङ्कलन गर्नु हो र यसलाई सर्किट ब्रेकरहरू र लाइटनिङ अरेस्टरहरू जस्ता सुरक्षात्मक उपकरणहरू मार्फत पछिल्ला DC वितरण क्याबिनेटहरू वा इन्भर्टरहरूमा सुरक्षित रूपमा प्रसारण गर्नु हो। यसको संरचनामा सामान्यतया बक्स शेल, डीसी इनपुट टर्मिनल, बिजुली सुरक्षा, डीसी सर्किट ब्रेकर, निगरानी इकाई, र तारिङ टर्मिनलहरू समावेश छन्।

निम्न कम्बाइनर बक्सको आन्तरिक संरचनाको योजनाबद्ध रेखाचित्र हो:

◆ बक्स खोल:स्टेनलेस स्टील वा प्लास्टिक सामग्रीबाट बनेको, यसमा राम्रो सील, जंग प्रतिरोध, र गर्मी अपव्यय छ। सुरक्षा स्तर सामान्यतया IP65 सम्म पुग्छ, जसले प्रभावकारी रूपमा धुलो र नमीलाई प्रवेश गर्नबाट रोक्न सक्छ।

◆ DC इनपुट टर्मिनल:प्रत्येक कम्बाइनर बक्समा धेरै इनपुट पोर्टहरू हुन्छन्, विभिन्न फोटोभोल्टिक स्ट्रिङहरूबाट प्रवाहहरू प्राप्त गर्ने अनुरूप। प्रत्येक पोर्ट MC4 कनेक्टरहरू वा सजिलो स्ट्रिङ जडानको लागि समर्पित तारिङ टर्मिनलहरूसँग सुसज्जित छ।

◆ बिजुली सुरक्षा:बिल्टनिङ अरेस्टरमा निर्मित, सामान्यतया फोटोभोल्टिक्सका लागि विशेष रूपमा डिजाइन गरिएको सर्ज प्रोटेक्टर (SPD) लाई बिजुलीको कारण हुने ओभरभोल्टेज रोक्न र प्रणालीलाई बिजुलीको क्षतिबाट जोगाउन प्रयोग गरिन्छ।

◆ DC सर्किट ब्रेकर:प्रत्येक इनपुट टर्मिनल ओभरकरेन्ट सुरक्षाको लागि DC सर्किट ब्रेकरसँग सुसज्जित छ। जब असामान्य वर्तमान (जस्तै सर्ट सर्किट वा ओभरलोड) पत्ता लगाइन्छ, सर्किट स्वचालित रूपमा फोटोभोल्टिक मोड्युल र प्रणालीहरूको सुरक्षाको लागि विच्छेदन गरिन्छ।

◆ तारिङ टर्मिनलहरू:भित्र स्पष्ट चिन्हहरू भएका तारिङ टर्मिनलहरू मर्मत कर्मचारीहरूलाई निरीक्षण गर्न र समस्या निवारण गर्नका लागि सुविधाजनक छन्।

PV कम्बाइनर बक्सको सामान्य दोष विश्लेषण र संरचना

◆ सर्किट ब्रेकरहरूको बारम्बार ट्रिपिङ घटनाको विश्लेषण

मूल कारण ट्रेसिङ: यो घटना स्ट्रिङहरू बीचको सर्ट सर्किट जडानहरू, फोटोभोल्टिक मोड्युलहरूमा भौतिक क्षति, तारिङको समयमा गलत सञ्चालन, वा प्रणाली यसको डिजाइन दायराभन्दा बाहिरको लोडको अधीनमा हुन सक्छ।

प्रशोधन मार्गनिर्देशन: पहिलो चरण प्रभावित इनपुट सर्किटलाई अलग गर्नु हो, र त्यसपछि असामान्य कम्पोनेन्ट सही रूपमा पत्ता लगाउनको लागि खुला सर्किट भोल्टेज र प्रासंगिक फोटोभोल्टिक स्ट्रिङको सर्ट सर्किट करन्ट सही रूपमा मापन गर्न मल्टिमिटर प्रयोग गर्नुहोस्। यदि प्रारम्भिक निरीक्षणको क्रममा कुनै स्पष्ट समस्याहरू फेला परेन भने, इन्सुलेशन क्षति उमेर, पहिरन, वा बाह्य कारकहरूको कारणले गर्दा ग्राउन्डिङ त्रुटिहरू निम्त्याउन सक्छ कि भनेर पुष्टि गर्न जडान गर्ने केबलहरू सावधानीपूर्वक जाँच गर्न आवश्यक छ। अन्तमा, सर्किट ब्रेकरको मूल्याङ्कन, यसको मूल्याङ्कन गरिएको वर्तमान, भोल्टेज र अन्य प्यारामिटरहरू प्रणाली आवश्यकताहरूसँग मेल खान्छ कि गर्दैन, बेवास्ता गर्न सकिँदैन। यदि आवश्यक छ भने, प्रणालीको स्थिर सञ्चालन सुनिश्चित गर्न प्रतिस्थापन गर्नुपर्छ।

◆ बिजुली बन्दी विफलता को लागी प्रतिक्रिया रणनीतिहरु

विफलताको कारण: बिजुली स्ट्राइक र ओभरभोल्टेजबाट प्रणालीलाई बचाउनको लागि एक प्रमुख उपकरणको रूपमा, लाइटनिंग अरेस्टरहरू प्राय: प्रत्यक्ष बिजुली स्ट्राइक वा प्रणालीको आन्तरिक ओभरभोल्टेजको कारण असफल हुन्छन्।

प्रक्रिया: नियमित रूपमा सूचक विन्डो वा लाइटनिंग अरेस्टरको एलईडी बत्तीको स्थिति जाँच गर्नु विफलता रोक्नको प्रभावकारी माध्यम हो। एक पटक सूचक सञ्झ्याल रातो हुन्छ वा प्रदर्शन गुमाउँछ, यसले संकेत गर्दछ कि लाइटनिंग अरेस्टर क्षतिग्रस्त भएको छ र सम्भावित सुरक्षा जोखिमहरूबाट बच्न तुरुन्तै प्रतिस्थापन गर्न आवश्यक छ।

◆ कम्बाइनर बक्समा उच्च आन्तरिक तापक्रमको समस्याको समाधान

कारण विश्लेषण: कम्बाइनर बक्सको आन्तरिक तापक्रम धेरै उच्च छ, सामान्यतया विदेशी वस्तुहरूले तातो अपव्यय प्वालहरू अवरुद्ध गर्ने, बक्स भित्र अत्यधिक धूलो जम्मा हुने वा अत्यधिक करेन्टको कारणले ताप तत्वहरूको ओभरहेटिंगको कारणले।

समाधान: सर्वप्रथम, कम्बाइनर बक्सको भेन्टिलेसन र तातो अपव्यय प्वालहरू सफा गर्न आवश्यक छ अवरुद्ध हावा परिसंचरण सुनिश्चित गर्न। एकै समयमा, थर्मल प्रतिरोध कम गर्न बक्स भित्रको धुलो जाँच गर्नुहोस् र हटाउनुहोस्। यदि समस्या मौलिक रूपमा हल गरिएको छैन भने, यसलाई कूलिंग फ्यान थप्न वा बक्स भित्रको तापक्रममा बाह्य वातावरणको प्रभावलाई कम गर्न बक्सको इन्सुलेशन डिजाइनलाई अनुकूलन गर्ने विचार गर्न सकिन्छ। थप रूपमा, अत्यधिक प्रवाहको स्रोत ट्रेस गर्न र प्रणाली वर्तमान सुरक्षित दायरा भित्र छ भनेर सुनिश्चित गर्न सम्बन्धित घटकहरू समायोजन वा मर्मत गर्न आवश्यक छ।

◆ केबल संयुक्त ओभर तताउने समस्या ह्यान्डलिङ

कारण विश्लेषण: केबल जोडहरूको ओभरहेटिंग मुख्यतया खराब सम्पर्कको कारण हो, जसले सम्पर्क प्रतिरोध बढाउँछ र ठूलो मात्रामा गर्मी उत्पन्न गर्दछ।

ह्यान्डलिङका लागि सुझाव: कम्बाइनर बक्स भित्र र बाहिर केबल जोडहरूको तापक्रम नियमित रूपमा निगरानी गर्न इन्फ्रारेड थर्मल इमेजर प्रयोग गर्नुहोस्। एकपटक असामान्य उच्च तापक्रम बिन्दुहरू फेला परेपछि, आगो दुर्घटनाहरू रोक्नको लागि सम्बन्धित सर्किटहरू तुरुन्तै काट्नु पर्छ। एकै समयमा, ओभरहेटेड जोइन्टको बन्धन अवस्था जाँच गर्नुहोस्, र आवश्यक भएमा, जोइन्टको राम्रो सम्पर्क र चालकता सुनिश्चित गर्नको लागि जोइन्टलाई पुन: बनाउनुहोस् वा क्षतिग्रस्त भागहरू प्रतिस्थापन गर्नुहोस्।

PV कम्बाइनर बक्सको लागि दोष रोकथाम र मर्मत संरचना

◆ नियमित निरीक्षण योजना

एक विस्तृत निरीक्षण योजना विकास गर्नुहोस्, बिजुली सुरक्षा जाँचहरू, सफाई र मर्मतसम्भार, कार्यसम्पादन परीक्षण, इत्यादि, योजना अनुसार सबै पक्षहरू कार्यान्वयन गरिएको छ भनी सुनिश्चित गर्न।

◆ वातावरणीय अनुकूलन क्षमता समायोजन

उच्च तापक्रम र वर्षा हुने क्षेत्रहरूमा आर्द्रता-प्रूफ र तातो अपव्यय उपायहरूलाई बलियो बनाउने, ठूला बालुवा आँधी भएका क्षेत्रहरूमा सरसफाइको आवृत्ति बढाउने, र अवरोध र पहिरन कम गर्ने जस्ता विभिन्न मौसमी अवस्थाहरूका लागि सम्बन्धित उपायहरू लिनुपर्छ।

◆ स्पेयर पार्ट्स व्यवस्थापन र सूची

आवश्यक स्पेयर पार्ट्स इन्भेन्टरी कायम राख्नुहोस्, विशेष गरी कमजोर भागहरू जस्तै सर्किट ब्रेकरहरू, लाइटनिंग अरेस्टरहरू, कनेक्टरहरू, आदि, विफलताको अवस्थामा द्रुत प्रतिस्थापन सुनिश्चित गर्न र डाउनटाइम कम गर्नुहोस्।

◆ प्राविधिक तालिम र विनिमय

व्यावसायिक प्रशिक्षणमा भाग लिन सञ्चालन र मर्मत टोलीलाई व्यवस्थित गर्नुहोस्, नवीनतम सञ्चालन र मर्मत प्रविधिहरू र गल्ती केसहरू साझा गर्नुहोस्, र टोलीको समग्र कौशल स्तर र आपतकालीन प्रतिक्रिया क्षमताहरू बृद्धि गर्नुहोस्।

◆ नियमित निरीक्षण र सरसफाई

धुलो र फोहोर हटाउनको लागि कम्बाइनर बक्सको बाहिरी भाग प्रत्येक तीन महिनादेखि छ महिनामा सफा गर्न सिफारिस गरिन्छ, र तातो अपव्यय प्वालहरू अबाधित राख्न; एकै समयमा, त्यहाँ कुनै पानी वाष्प घुसपैठ छैन भनेर सुनिश्चित गर्न बक्सको सील जाँच गर्नुहोस्।

◆ विद्युतीय कार्यसम्पादन परीक्षण

कम्तिमा वर्षमा एक पटक, प्रत्येक इनपुट सर्किटको भोल्टेज र वर्तमान मापन गर्न, सर्किट ब्रेकरहरू र लाइटनिंग अरेस्टरहरूको काम गर्ने स्थिति जाँच्ने, र सञ्चार मोड्युल जडानहरूको स्थिरता सुनिश्चित गर्नका लागि प्रत्येक इनपुट सर्किटको भोल्टेज र वर्तमान मापन सहितको विस्तृत विद्युतीय प्रदर्शन परीक्षण सञ्चालन गर्नुहोस्।

◆ बिजुली संरक्षण र ग्राउन्डिङ पुष्टिकरण

बिजुली संरक्षण प्रणालीको प्रभावकारिता नियमित रूपमा प्रमाणित गर्नुहोस्, लाइटनिंग अरेस्टरको स्थिति संकेत जाँच गर्नुहोस्, र आवश्यक भएमा बिजुली सुरक्षा परीक्षण सञ्चालन गर्नुहोस्; एकै समयमा, सुनिश्चित गर्नुहोस् कि कम्बाइनर बक्सको ग्राउन्डिङ निरन्तरता र ग्राउन्डिङ प्रतिरोधले आवश्यकताहरू पूरा गर्दछ।
