UPS पावर सप्लाई प्रणालीहरूमा 1P/2P/3P/4P DC सर्किट ब्रेकरहरूको तारिङ विधिहरू

UPS पावर सप्लाई प्रणालीहरूको कन्फिगरेसनमा, DC सर्किट ब्रेकरहरूले ब्याट्री सर्किटहरूको लागि अलगाव र ओभरकरेन्ट सुरक्षाको दोहोरो कार्यहरू प्रदर्शन गर्दछ। विभिन्न प्रकारका UPS पावर आपूर्तिहरू विभिन्न ब्याट्री मूल्याङ्कन भोल्टेजहरू र करेन्टहरूसँग मेल खान्छ, यसैले विभिन्न पोल गणनाहरूसँग DC सर्किट ब्रेकरहरूको अनुकूलन आवश्यक पर्दछ। यस लेखले UPS प्रणालीहरूमा लागू हुने 1P/2P/3P/4P DC सर्किट ब्रेकरहरूको विभिन्न तारिङ विधिहरूको विवरण दिनेछ।

१. सर्किट ब्रेकरहरूसँग मूल्याङ्कन भोल्टेज र मूल्याङ्कन गरिएको वर्तमान (1P प्रकारहरूको लागि) सहित मानक प्यारामिटरहरू छन्। जब यी प्यारामिटरहरूले ब्याट्रीको भोल्टेज र हालको आवश्यकताहरू पूरा गर्न असफल हुन्छन्, सर्किट ब्रेकर पोलहरूको संख्या थपेर र श्रृंखला-समानान्तर जडान कन्फिगरेसनहरू अपनाएर अपरेटिङ भोल्टेज र वर्तमान बढाउन सकिन्छ। विशेष गरी, श्रृंखला जडानले भोल्टेज बढाउँछ जबकि समानान्तर जडानले वर्तमान बढाउँछ।यहाँ, हामी उदाहरणको रूपमा 250V को मूल्याङ्कन भोल्टेज लिन्छौं।

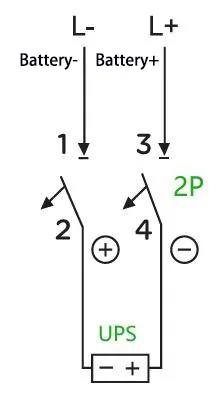

A:उदाहरणका लागि: 40 kVA क्षमता भएको UPS र 32 सेलहरूको मूल्याङ्कन गरिएको ब्याट्री स्ट्रिङ (समान चार्ज भोल्टेज: 14 V × 32 = 448 V; त्यहाँ केवल 13.6 V को फ्लोट चार्ज भोल्टेज भएका ब्याट्रीहरू पनि छन्, जुन यहाँ चित्रण उद्देश्यका लागि मात्र प्रयोग गरिएको छ), अधिकतम kVA ÷ 1 calculated calculated current हो। 90% ÷ 10 V ÷ 32 = 139 A (1.0 को पावर कारक, 90% को दक्षता, र 10 V प्रति सेलको UPS-सेट कट-अफ भोल्टेज मान्दै)। यस अवस्थामा, 2P 500 V 200 A सर्किट ब्रेकर पर्याप्त छ। तारिङ विधि निम्नानुसार छ:

B:यसको सट्टामा 2P 500 V 100 A सर्किट ब्रेकर प्रयोग गरियो भने के हुन्छ? यो आवश्यकता 4P सर्किट ब्रेकरको साथ पूरा गर्न सकिन्छ - विशेष गरी, वर्तमान बोक्ने क्षमता बढाउन 2P सर्किट ब्रेकरहरूको दुई सेट समानान्तर गरेर। तारिङ विधि निम्नानुसार छ:

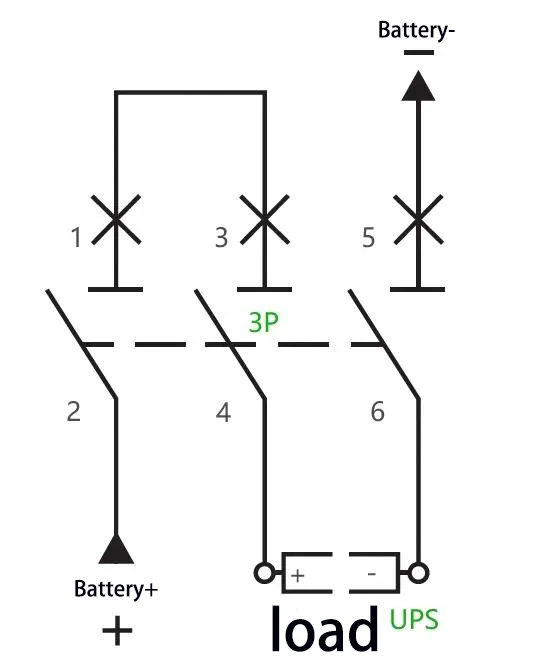

C:उदाहरणका लागि: 40 kVA क्षमता भएको UPS र 40 सेलहरूको मूल्याङ्कन गरिएको ब्याट्री स्ट्रिङ (चार्ज भोल्टेज: 14 V × 40 = 560 V) को लागि, अधिकतम अपरेटिङ करन्ट 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 A5 1 सर्कल = A5 10 V 10 V 10 V 10 V 10 V 40 10 V 10 V 40 40 10 V 10 V 40 40 को रूपमा गणना गरिन्छ। ब्रेकर अपनाउन सकिन्छ, यसको दुई ध्रुवहरू श्रृंखलामा जोडिएका छन्। तारिङ विधि निम्नानुसार छ:

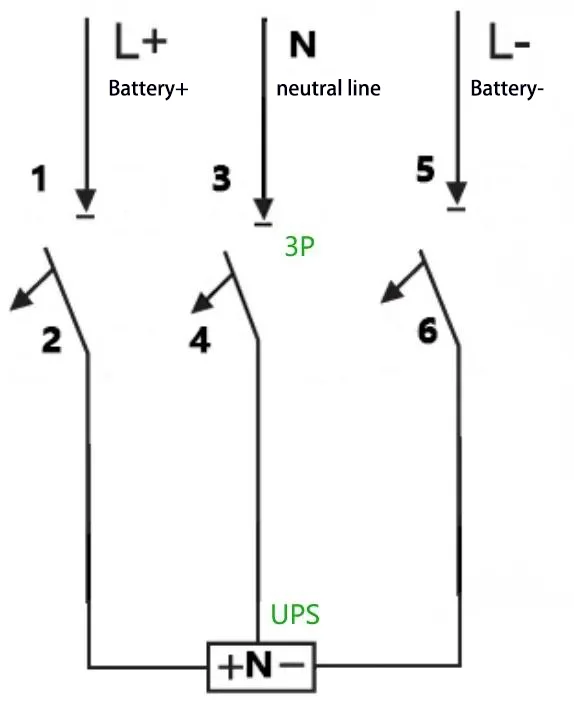

D:उदाहरणका लागि: 40 kVA क्षमता भएको UPS को लागि, 32 सेलहरूको मूल्याङ्कन गरिएको ब्याट्री स्ट्रिङ, र तटस्थ तार जडान (समान चार्ज भोल्टेज: 14 V × 32 = 448 V, अर्थात्, ±224 V), अधिकतम सञ्चालन वर्तमान 40 kVA × 9 ÷ 0 ÷ 0 ÷ 0% 1 को रूपमा गणना गरिन्छ। 139 A. A 3P 500 V 200 A सर्किट ब्रेकर अपनाउन सकिन्छ, र तारिङ विधि निम्नानुसार छ:

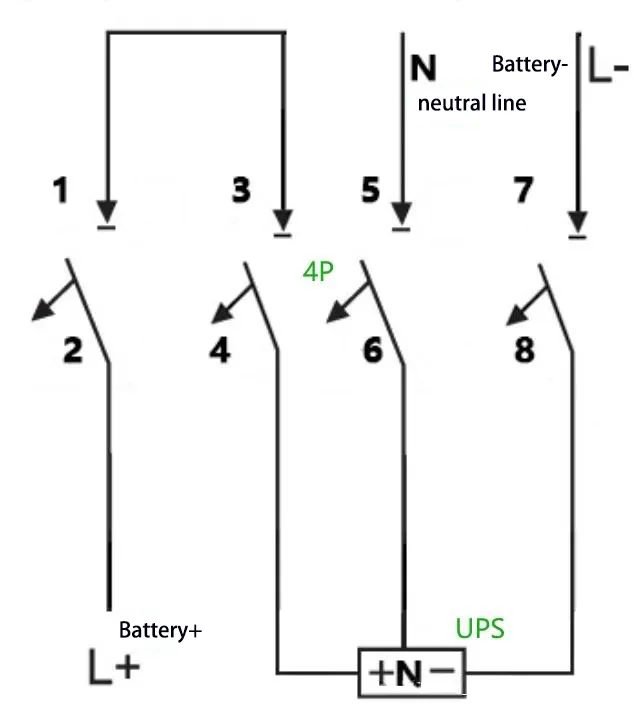

E:उदाहरणका लागि: 40 kVA क्षमता भएको UPS को लागि, 40 सेलहरूको मूल्याङ्कन गरिएको ब्याट्री स्ट्रिङ, र तटस्थ तार जडान (समान चार्ज भोल्टेज: 14 V × 40 = 560 V, अर्थात्, ±280 V), अधिकतम अपरेटिङ करन्ट 40 kVA × 4 ÷ 0 ÷ 0 ÷ 0% 0 ÷ 1 को रूपमा गणना गरिन्छ। 111 A. A 4P 750 V 150 A सर्किट ब्रेकर अपनाउन सकिन्छ, जसका दुई ध्रुवहरू श्रृंखलामा जोडिएका छन्। तारिङ विधि निम्नानुसार छ:
