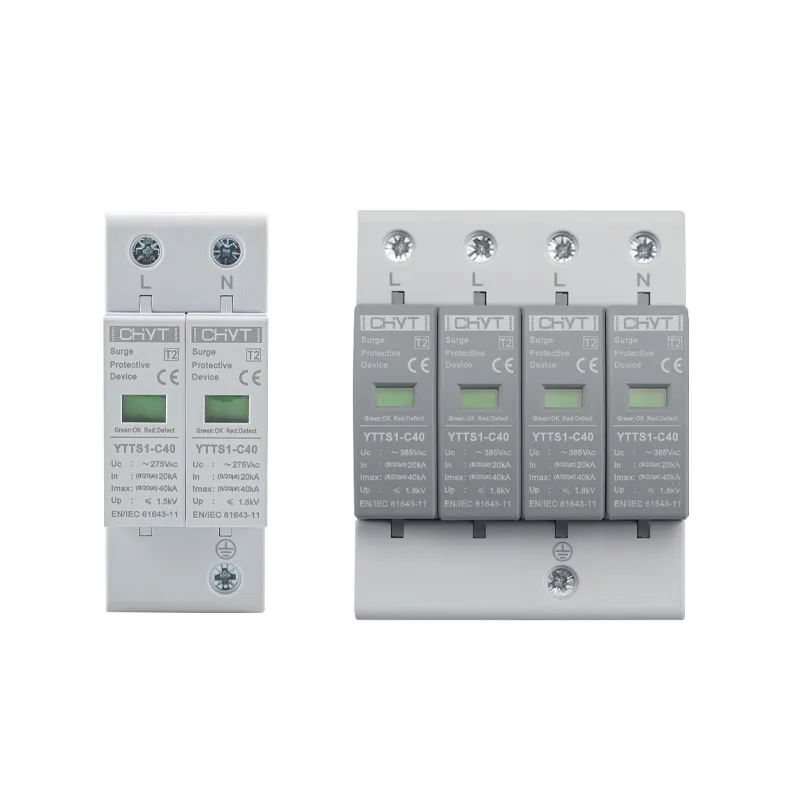

के तपाइँ एउटा एसी सर्ज प्रोटेक्टिभ डिभाइसले तपाइँको सम्पूर्ण बिल्डिंग कभर गर्छ भनी मान्दै हुनुहुन्छ?

CHYTएसी सर्ज सुरक्षात्मक उपकरणएप्लिकेसनहरूले बहु-स्तरीय भवनको लागि किन एक सुरक्षा बिन्दु पर्याप्त नहुन सक्छ भनेर देखाउँछ।

वृद्धिले विनम्रतापूर्वक एक पूर्वनिर्धारित ढोकाबाट भवनमा प्रवेश गर्दैन। बिजुली, उपयोगिता स्विचिंग, मोटर सुरु र रोकिन्छ, वा स्थानीय पावर नेटवर्कमा त्रुटिहरूले विद्युतीय स्थापनामा विभिन्न बिन्दुहरूमा अस्थायी ओभरभोल्टेज परिचय गर्न सक्छ। एक पटक वृद्धिले भवनमा प्रवेश गरेपछि, तारहरू आफैं समस्याको अंश बन्न सक्छ, संवेदनशील उपकरणहरू तिर क्षणिक बोक्न।

यसले विद्युतीय प्रणाली योजनाको लागि व्यावहारिक प्रश्न खडा गर्छ: के एक एसी सर्ज सुरक्षात्मक उपकरणले साँच्चै सम्पूर्ण भवनलाई सुरक्षित गर्न सक्छ?

छोटो केबल रन र सीमित उपकरणहरू भएको सानो स्थापनामा, एउटा रणनीतिक रूपमा राखिएको उपकरणले उपयोगी सुरक्षा प्रदान गर्न सक्छ। ठूला भवनमा, तथापि, एकल सुरक्षा बिन्दुमा भर पर्दा डाउनस्ट्रीम सर्किटहरू खुला हुन सक्छ।

किन एक सुरक्षा बिन्दु पर्याप्त नहुन सक्छ

सर्ज प्रोटेक्शनले अत्याधिक ट्रान्जियन्ट भोल्टेजलाई उपकरणबाट टाढा र ग्राउन्डिङ सिस्टम तर्फ मोडेर काम गर्दछ। सुरक्षा उपकरण सुरक्षित गरिँदैछ उपकरणको जति नजिक छ, त्यो उपकरणमा पुग्ने भोल्टेज नियन्त्रण गर्न सजिलो हुन्छ।

भवन ठूलो हुँदै जाँदा यो झन् जटिल हुन्छ।

तीन तले व्यावसायिक भवनलाई विचार गर्नुहोस्। मुख्य वितरण बोर्ड भुईं फ्लोरमा अवस्थित हुन सक्छ, जबकि कम्प्युटरहरू, HVAC नियन्त्रकहरू, प्रकाश प्रणालीहरू, सञ्चार उपकरणहरू र अन्य इलेक्ट्रोनिक भारहरू धेरै फ्लोरहरूमा वितरित हुन्छन्। मुख्य आगमन प्यानलमा मात्र स्थापना गरिएको वृद्धि सुरक्षात्मक उपकरणले सम्पूर्ण विद्युतीय नेटवर्कमा प्रत्येक क्षणिकलाई स्वचालित रूपमा हटाउन सक्दैन।

केबल लम्बाइ महत्त्वपूर्ण छ किनभने भोल्टेज अझै पनि द्रुत क्षणिक समयमा कन्डक्टरहरूसँग विकास गर्न सक्छ। सेवाको प्रवेशद्वारमा राम्रो प्रदर्शन गर्ने यन्त्रलाई तल्लो धारमा थप सुरक्षा बिन्दुहरूबाट समर्थन चाहिन्छ।

यो एक कारण हो कि वृद्धि सुरक्षा एकल घटक को सट्टा एक प्रणाली को रूप मा राम्रो संग बुझिन्छ।

जहाँ क्षणिक ओभरभोल्टेज यात्रा गर्न सक्छ

प्रत्येक वृद्धिको उत्पत्ति वा मार्ग एउटै हुँदैन। प्रत्यक्ष बिजुली घटना मात्र एक सम्भावना हो। दैनिक विद्युतीय स्विचिङले पनि क्षणिक अवस्थाहरू सिर्जना गर्न सक्छ।

सामान्य स्रोतहरू समावेश छन्:

एक क्षणिक मुख्य वितरण प्रणालीबाट शाखा सर्किटहरूमा सार्न सक्छ। यदि संवेदनशील उपकरण प्राथमिक सुरक्षा बिन्दुबाट केही दूरीमा अवस्थित छ भने, अतिरिक्त सुरक्षा उपयुक्त हुन सक्छ।

निम्न सरलीकृत दृश्यले फरक व्याख्या गर्न मद्दत गर्दछ:

सही व्यवस्था विद्युतीय डिजाइन, ग्राउन्डिङ प्रणाली, उपकरण संवेदनशीलता र लागू स्थापना आवश्यकताहरूमा निर्भर गर्दछ।

प्यानलहरू बीचको दूरी

बेवास्ता गर्न सजिलो विवरणहरू मध्ये एक सुरक्षा उपकरणहरू र लोडहरू बीचको भौतिक दूरी हो।

एउटा खण्डमा मुख्य विद्युतीय प्यानल र अर्कोमा स्वचालन नियन्त्रण क्याबिनेट भएको ठूलो भवनको कल्पना गर्नुहोस्। दुबै एउटै बिजुली प्रणालीमा जोडिएको भए पनि, तिनीहरू धेरै छिटो क्षणिक समयमा विद्युतीय रूपमा समान हुँदैनन्।

लामो कन्डक्टरहरूले प्रतिबाधा परिचय गर्दछ। बढ्दो घटनाको समयमा, यसले सुरक्षा स्थापना भएको बिन्दु र उपकरण जडान भएको बिन्दु बीचको भोल्टेज भिन्नतामा योगदान पुर्‍याउन सक्छ।

यसको मतलब प्रत्येक आउटलेटलाई आफ्नै सुरक्षा उपकरण चाहिन्छ भन्ने होइन। यसको सट्टा, सुरक्षा रणनीतिले विद्युत वितरण प्रणालीको संरचनालाई पछ्याउनुपर्छ।

खरीद र ईन्जिनियरिङ् टोलीहरूको लागि, यो एक महत्त्वपूर्ण भिन्नता हो। प्रश्न केवल यो हुनु हुँदैन, "कति सर्ज सुरक्षात्मक उपकरणहरू आवश्यक छन्?" एउटा राम्रो प्रश्न हो, "अस्थायी उर्जा प्रवेश गर्न, यात्रा गर्न र संवेदनशील भारमा पुग्न सक्ने बिन्दुहरू कहाँ छन्?"

समन्वय मात्र यन्त्रहरू थप्नु भन्दा महत्त्वपूर्ण छ

धेरै वृद्धि सुरक्षा उपकरणहरू स्थापना गर्नाले स्वचालित रूपमा राम्रो प्रणाली सिर्जना गर्दैन।

विभिन्न वितरण स्तरहरूमा स्थापित यन्त्रहरूले सँगै काम गर्न आवश्यक छ। तिनीहरूको विशेषताहरू, डिस्चार्ज क्षमता, भोल्टेज सुरक्षा स्तर र स्थापना व्यवस्था पूर्ण विद्युत प्रणालीको भागको रूपमा विचार गर्नुपर्छ।

कमजोर समन्वयले समग्र व्यवस्थाको प्रभावकारिता घटाउन सक्छ। यसको विपरित, उचित रूपमा राखिएको सुरक्षा चरणहरूले कार्यलाई मुख्य वितरण बिन्दु र डाउनस्ट्रीम सर्किटहरू बीच विभाजन गर्न सक्छ।

एक साझा दृष्टिकोण विभिन्न सुरक्षा स्तरहरू स्थापना गर्न हो:

प्राथमिक संरक्षण

आगमन विद्युत सेवा विचार गर्न पहिलो प्रमुख बिन्दु हो। यहाँ संरक्षणले बाह्य पावर नेटवर्कबाट प्रवेश गर्ने पर्याप्त क्षणिक ऊर्जालाई सम्बोधन गर्दछ।

माध्यमिक वितरण संरक्षण

जहाँ भवनमा छुट्टै वितरण प्यानलहरू छन्, थप सुरक्षा विचार गर्न सकिन्छ। यो विशेष गरी सान्दर्भिक हुन्छ जब केबल रनहरू अपेक्षाकृत लामो हुन्छन् वा जब डाउनस्ट्रीम सर्किटहरूमा संवेदनशील विद्युतीय उपकरणहरू हुन्छन्।

स्थानीय उपकरण संरक्षण

अत्यधिक संवेदनशील प्रणालीहरूलाई उपकरणको नजिकै सुरक्षा चाहिन्छ। उदाहरणहरूमा इलेक्ट्रोनिक नियन्त्रण प्रणालीहरू, सञ्चार उपकरणहरू, निगरानी उपकरणहरू र अन्य उपकरणहरू समावेश हुन सक्छन् जुन क्षणिक ओभरभोल्टेजबाट प्रभावित हुन सक्छ।

जताततै सुरक्षा गर्ने लक्ष्य होइन। यो महत्त्वपूर्ण उपकरणहरूको लागि असुरक्षित मार्ग फेला पार्नबाट वृद्धिलाई रोक्नको लागि हो।

एक चयन गर्नु अघि के जाँच गर्नुपर्छएसी सर्ज सुरक्षात्मक उपकरण?

भवन आफैंले सुरक्षा योजनाको लागि आवश्यक धेरै सुरागहरू प्रदान गर्दछ।

एक उपयोगी समीक्षाले विद्युतीय प्रणालीको कन्फिगरेसन, नाममात्र भोल्टेज, ग्राउन्डिङ व्यवस्था, अपेक्षित वृद्धि वातावरण, वितरण संरचना र जडान भारका प्रकारहरू समावेश गर्नुपर्छ।

यो पनि पहिचान गर्न लायक छ कि सर्किटहरू बाहिर विस्तार गर्दछ वा खुला क्षेत्रहरूमा अवस्थित उपकरणहरूमा जडान हुन्छ। त्यस्ता जडानहरूले जोखिम प्रोफाइललाई धेरै परिवर्तन गर्न सक्छ।

मुख्य प्रश्नहरू समावेश छन्:

यी जाँचहरू सामान्यतया नाममात्र भोल्टेज वा भौतिक उपस्थितिमा आधारित उपकरण छनौट गर्नु भन्दा बढी उपयोगी हुन्छन्।

सौर्य ऊर्जा प्रणाली भएका भवनहरूको बारेमा के हुन्छ?

फोटोभोल्टिक उपकरण भवनमा जडान हुँदा स्थिति थप रोचक हुन्छ।

सौर्य स्थापनाहरूले बाहिरी उपकरण र भित्री वितरण प्रणालीहरू बीच थप विद्युतीय मार्गहरू परिचय गर्न सक्छ। PV arrays, inverters, DC wiring र AC आउटपुट सर्किटहरू सबै समग्र सुरक्षा छलफलको भाग बन्न सक्छन्।

यो रूफटप सौर्य स्थापना भएका भवनहरूको लागि विशेष रूपमा महत्त्वपूर्ण छ किनभने PV उपकरणहरू भौतिक रूपमा बाहिरी एक्सपोजरको नजिक हुन्छ जबकि उत्पन्न शक्तिले अन्ततः भवनको विद्युतीय पूर्वाधारसँग जडान गर्दछ।

यसकारण AC-साइड सर्ज सुरक्षालाई फराकिलो PV सुरक्षा व्यवस्थाको साथमा विचार गर्न आवश्यक छ। DC सर्किट ब्रेकरहरू, DC पृथक स्विचहरू, DC सर्ज सुरक्षात्मक उपकरणहरू र अन्य फोटोभोल्टिक सुरक्षा कम्पोनेन्टहरूले प्रणालीका विभिन्न भागहरूलाई सम्बोधन गर्छन् र यसलाई आदानप्रदान गर्न मिल्दैन।

सौर्य ऊर्जाले सुसज्जित भवनको लागि, एसी मुख्य प्यानल मात्र समीक्षा गर्दा अपूर्ण तस्बिर उपलब्ध गराउन सक्छ।

"सबैका लागि एक उपकरण" धारणा

एकल उपकरणको आकर्षण बुझ्न सकिन्छ। यो सरल देखिन्छ, कम ठाउँ लिन्छ र समन्वय गर्न आवश्यक घटकहरूको संख्या घटाउन सक्छ।

तर कागजमा बिजुली सादगी सधैं क्षेत्र मा पर्याप्त सुरक्षा बराबर छैन।

छोटो र सीधा वितरण मार्ग भएको कम्प्याक्ट भवनमा धेरै वितरण बोर्डहरू भएको कारखाना, कार्यालय परिसर, गोदाम वा बहु-कथा सुविधाबाट धेरै फरक आवश्यकताहरू हुन सक्छन्।

त्यसकारण सही प्रश्न यो होइन कि एक उपकरणले आदर्श परिस्थितिमा भवनको सुरक्षा गर्न सक्छ। अधिक उपयोगी प्रश्न यो हो कि स्थापनाले स्थानहरूमा पर्याप्त सुरक्षा प्रदान गर्दछ जहाँ क्षणिक ऊर्जा वास्तविक रूपमा देखा पर्न सक्छ।

परिप्रेक्ष्यमा यो परिवर्तनले अन्यथा उचित सुरक्षा योजनालाई एक सुरक्षा बिन्दुमा धेरै निर्भर हुनबाट रोक्न सक्छ।

स्थापना अझै पनि महत्त्वपूर्ण छ

यदि स्थापना ठीकसँग ह्यान्डल गरिएको छैन भने सही रूपमा चयन गरिएको वृद्धि सुरक्षा घटकले पनि खराब प्रदर्शन गर्न सक्छ।

जडान कन्डक्टरहरू उपयुक्त रूपमा छोटो र लागू स्थापना आवश्यकताहरू अनुसार व्यवस्थित गरिनुपर्छ। ग्राउन्डिङ र बन्डिङ समान रूपमा महत्त्वपूर्ण छन् किनभने सर्ज वर्तमानलाई सुरक्षित उपकरणहरूबाट टाढा एक नियन्त्रित मार्ग चाहिन्छ।

यन्त्रलाई यसको विद्युतीय कार्यको लागि उपयुक्त स्थानमा स्थापना गर्न र आवश्यक भएमा अपस्ट्रीम ओभरकरेन्ट सुरक्षासँग समन्वय गर्न आवश्यक छ।

यी विवरणहरू कम्पोनेन्ट चयन गर्दा बेवास्ता गर्न सजिलो हुन्छ किनभने तिनीहरू उत्पादन लेबलमा देखा पर्दैनन्। यद्यपि तिनीहरूले वास्तविक-विश्व सुरक्षा प्रदर्शनमा प्रत्यक्ष प्रभाव पार्न सक्छ।

यस कारणका लागि, सर्ज प्रोटेक्टिभ यन्त्रलाई पृथक सहायक उपकरणको रूपमा व्यवहार गर्नुको सट्टा विद्युतीय डिजाइनसँग विनिर्देशहरू समीक्षा गरिनुपर्छ।

भवन संरक्षणको समीक्षा गर्ने व्यावहारिक तरिका

खरिद टोली र विद्युतीय योजनाकारहरूको लागि, एक साधारण तीन-चरण समीक्षाले प्रक्रियालाई स्पष्ट बनाउन सक्छ।

पहिलो, विद्युत वितरण नक्शा। आगमन आपूर्ति, मुख्य प्यानल, उप-प्यानल र प्रमुख उपकरणहरू पहिचान गर्नुहोस्।

दोस्रो, एक्सपोजर बिन्दुहरू पहिचान गर्नुहोस्। बाहिरी जडानहरू, लामो केबल रनहरू, बिजुलीको जोखिम र क्षणिक भोल्टेजको लागि सीमित सहिष्णुता भएका उपकरणहरू हेर्नुहोस्।

तेस्रो, सुरक्षा समन्वयको मूल्याङ्कन गर्नुहोस्। सेवा प्रवेशमा सुरक्षा पर्याप्त छ वा थप चरणहरू डाउनस्ट्रीम आवश्यक छ कि छैन भनेर निर्धारण गर्नुहोस्।

यो दृष्टिकोणले मूल्य वा एकल बिजुली प्यारामिटरमा मात्र ध्यान केन्द्रित नगरी विभिन्न विशिष्टताहरू तुलना गर्न सजिलो बनाउँछ।

अन्तिम टेकअवे

एउटा भवनमा एकल "सर्ज एन्ट्री पोइन्ट" हुनु आवश्यक छैन। क्षणिक ओभरभोल्टेज विद्युतीय स्थापनाको विभिन्न भागहरू मार्फत जान सक्छ, र सुरक्षाको प्रभावकारिता स्थान, तार, ग्राउन्डिङ, उपकरण संवेदनशीलता र समन्वयमा निर्भर गर्दछ।

सानो र सरल विद्युतीय प्रणालीको लागि, एक रणनीतिक रूपमा स्थापित सुरक्षा उपकरण पर्याप्त हुन सक्छ। ठूला वा अधिक जटिल स्थापनाहरूलाई प्राय: स्तरित दृष्टिकोण चाहिन्छ जसमा विद्युतीय नेटवर्कको संरचना र जोखिम अनुसार सुरक्षा राखिएको हुन्छ।

समीक्षा गर्दा एएसी सर्ज सुरक्षात्मक उपकरण, त्यसकारण सबैभन्दा महत्त्वपूर्ण प्रश्न भनेको उपकरण कत्तिको शक्तिशाली छ भन्ने मात्र होइन, तर यो कहाँ स्थापना गरिएको छ र यसले विद्युतीय प्रणालीको कुन भागलाई सुरक्षित गर्ने अपेक्षा गरिएको छ। फोटोभोल्टिक स्थापनाहरूको लागि, यो मूल्याङ्कनमा AC र DC सुरक्षा बीचको सम्बन्ध पनि समावेश हुनुपर्छ।

एसी सर्ज प्रोटेक्टिभ डिभाइस, डीसी सर्किट ब्रेकर, डीसी सर्ज प्रोटेक्टिभ डिभाइस, डीसी आइसोलेटर स्विच, डीसी फ्युज र सोलार कम्बाइनर बक्सहरू सहित एसी र डीसी प्रोटेक्शन कम्पोनेन्टहरू कभर गर्ने यसको उत्पादन दायराले झेजियाङ डाबो इलेक्ट्रिक कं, लिमिटेड (CHYT) ले फोटो डिस्ट्रिब्युट प्रणालीको पूर्ण संरक्षणको लागि उपयोगी उत्पादन सन्दर्भ प्रदान गर्दछ।
